Co sprawia, że ​​odlewanie metodą inwestycyjną jest najlepszym rozwiązaniem w przypadku precyzyjnych części metalowych?

Casting inwestycyjny, często określane jako odlewanie w traconym wosku, jest jednym z najbardziej precyzyjnych i wszechstronnych procesów formowania metalu w nowoczesnej produkcji. Umożliwia produkcję skomplikowanych geometrii, doskonałe wykończenie powierzchni i wąskie tolerancje wymiarowe w wielu gałęziach przemysłu, w tym w przemyśle lotniczym, motoryzacyjnym, medycznym, energetycznym i maszynowym. W tym artykule omówiono pełny krajobraz odlewów metodą traconą – od zasad działania i materiałów po zalety, ograniczenia, czynniki kosztowe i zastosowania w świecie rzeczywistym. Został zaprojektowany, aby pomóc inżynierom, menedżerom ds. zakupów i projektantom produktów zrozumieć, jak zoptymalizować jakość części, zmniejszyć ryzyko produkcyjne i podejmować bardziej świadome decyzje dotyczące zaopatrzenia.

Spis treści

• Wstęp
• Co to jest casting inwestycyjny?
• Wyjaśnienie procesu odlewania inwestycyjnego
• Powszechnie stosowane materiały
• Kluczowe zalety
• Ograniczenia i rozwiązania inżynieryjne
• Zastosowania przemysłowe
• Czynniki kosztowe
• Wytyczne projektowe zapewniające lepsze wyniki
• Kontrola jakości i inspekcja
• Odlewanie inwestycyjne a inne metody produkcji
• Często zadawane pytania
• Wniosek
• Informacje kontaktowe

Wstęp

W nowoczesnej produkcji zapotrzebowanie na precyzję, wydajność i wydajność materiałów stale rośnie. Branże takie jak przemysł lotniczy i motoryzacyjny wymagają komponentów o skomplikowanej geometrii, gładkich powierzchniach i stałych właściwościach mechanicznych. Tradycyjne metody obróbki i odlewania często nie są w stanie spełnić tych wymagań jednocześnie.

Odlewanie metodą traconą wyróżnia się jako wysoce niezawodne rozwiązanie do produkcji złożonych części metalowych przy minimalnej obróbce końcowej. Dzięki zastosowaniu wzoru wosku pokrytego materiałem ceramicznym producenci mogą odtworzyć nawet najbardziej szczegółowe projekty z imponującą dokładnością. Firmy takie jakNINGBO UNITED MACHINE CO.,LTD.wykorzystuje tę technologię do dostarczania wysokiej jakości komponentów klientom na całym świecie z różnych branż.

Co to jest casting inwestycyjny?

Odlewanie metodą traconą to proces produkcyjny, w którym wykorzystuje się wzór wosku do stworzenia formy ceramicznej. Gdy forma stwardnieje, po stopieniu wosku do wnęki wlewa się roztopiony metal. Proces ten jest również znany jako odlewanie z traconego wosku ze względu na ofiarny charakter wzoru wosku.

Jest szeroko stosowany do produkcji części wymagających:

• Wysoka dokładność wymiarowa
• Doskonałe wykończenie powierzchni
• Złożone geometrie wewnętrzne i zewnętrzne
• Minimalna obróbka po odlewie

Wyjaśnienie procesu odlewania inwestycyjnego

Proces odlewania metodą traconą składa się z kilku precyzyjnych etapów. Każdy etap ma wpływ na jakość i wydajność końcowej części.

1. Tworzenie wzoru

Wzory woskowe powstają przy użyciu form wtryskowych. Wzory te dokładnie odzwierciedlają geometrię końcowej części.

2. Montaż drzewa woskowego

Wiele wzorów wosku jest montowanych na centralnej strukturze wosku zwanej „drzewem”, co pozwala na wydajność produkcji masowej.

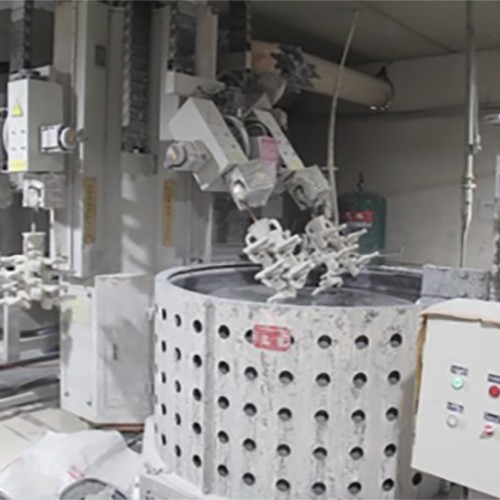

3. Budowa powłoki ceramicznej

Zestaw woskowy zanurza się w zawiesinie ceramicznej i wielokrotnie posypuje drobnym piaskiem, aby utworzyć mocną skorupę.

4. Odwoskowanie

Formę ceramiczną podgrzewa się, topi i usuwa wosk, pozostawiając pustą wnękę.

5. Wylewanie metalu

Roztopiony metal wlewa się do formy ceramicznej w kontrolowanych warunkach.

6. Chłodzenie i usuwanie powłoki

Po ochłodzeniu skorupa ceramiczna zostaje rozbita, odsłaniając metalowy odlew.

7. Wykończenie i kontrola

Końcowa obróbka, polerowanie i kontrola jakości zapewniają, że część spełnia specyfikacje.

Powszechnie stosowane materiały

Odlewanie metodą traconą obsługuje szeroką gamę metali i stopów, dzięki czemu jest bardzo wszechstronne.

• Stal nierdzewna (304, 316, 17-4PH)
• Stal węglowa
• Stopy aluminium
• Brąz i mosiądz
• Nadstopy na bazie niklu (Inconel, Hastelloy)

Każdy materiał jest wybierany na podstawie wymagań wytrzymałościowych, odporności na korozję, parametrów temperaturowych i względów kosztowych.

Kluczowe zalety

Odlewanie metodą inwestycyjną oferuje wiele korzyści, które czynią go preferowaną metodą produkcji.

• Wysoka dokładność wymiarowa (możliwa ± 0,1 mm)
• Gładkie wykończenie powierzchni zmniejsza potrzebę obróbki
• Możliwość wytwarzania skomplikowanych geometrii
• Mniejsze straty materiału w porównaniu z obróbką skrawaniem
• Nadaje się zarówno do małych, jak i dużych serii produkcyjnych

Zalety te znacznie skracają czas produkcji i całkowity koszt cyklu życia.

Ograniczenia i rozwiązania inżynieryjne

Pomimo swoich zalet odlewanie metodą inwestycyjną ma pewne ograniczenia:

• Wyższy początkowy koszt oprzyrządowania
• Dłuższy cykl produkcyjny w porównaniu do odlewania w formach piaskowych
• Ograniczenia rozmiaru w przypadku bardzo dużych części

Wyzwania te można jednak złagodzić poprzez zoptymalizowany projekt, strategie produkcji seryjnej i współpracę z doświadczonymi producentami, takimi jakNINGBO UNITED MACHINE CO.,LTD.

Zastosowania przemysłowe

Castingi inwestycyjne są szeroko stosowane w wielu branżach:

• Komponenty lotnicze (łopatki turbin, części konstrukcyjne)
• Części samochodowe (turbosprężarki, elementy silników)
• Wyroby medyczne (narzędzia chirurgiczne, implanty)
• Maszyny przemysłowe (obudowy pomp, zawory)
• Komponenty sektora energetycznego (armatura naftowa i gazowa)

Czynniki kosztowe

Zrozumienie czynników kosztowych pomaga zoptymalizować wydajność produkcji:

Wytyczne projektowe zapewniające lepsze wyniki

Właściwy projekt zapewnia lepszą produktywność i obniżone koszty:

• Unikaj ostrych narożników wewnętrznych, aby zmniejszyć koncentrację naprężeń
• Zachowaj jednakową grubość ścianki
• Jeśli to możliwe, minimalizuj podcięcia
• Rozważ kąty pochylenia w celu zwolnienia formy
• Projekt zapewniający minimalną obróbkę końcową

Dobra współpraca projektowa pomiędzy inżynierami i producentami jest niezbędna do osiągnięcia sukcesu.

Kontrola jakości i inspekcja

Zapewnienie jakości ma kluczowe znaczenie w produkcji odlewów metodą traconą. Typowe metody inspekcji obejmują:

• Pomiar wymiarowy za pomocą maszyny współrzędnościowej
• Badanie rentgenowskie pod kątem wad wewnętrznych
• Badania ultradźwiękowe
• Analiza chropowatości powierzchni
• Badanie właściwości mechanicznych

Procesy te zapewniają, że każdy komponent spełnia rygorystyczne standardy wydajności.

Odlewanie inwestycyjne a inne metody produkcji

Często zadawane pytania

P1: Jakie branże czerpią najwięcej korzyści z odlewania metodą inwestycyjną?
Odp.: Przemysł lotniczy, motoryzacyjny, medyczny i energetyczny odnoszą znaczne korzyści dzięki wymaganiom dotyczącym precyzji.

P2: Czy odlewanie metodą traconą nadaje się do produkcji masowej?
Odp.: Tak, zwłaszcza w przypadku produkcji średnio- i wielkoseryjnej, gdzie spójność ma kluczowe znaczenie.

P3: Jak dokładne jest odlewanie inwestycyjne?
Odp.: Może osiągnąć tolerancje tak wąskie, jak ± 0,1 mm, w zależności od projektu i materiału.

P4: Jaka jest największa przewaga nad obróbką skrawaniem?
Odp.: Umożliwia tworzenie skomplikowanych kształtów bez nadmiernych strat materiału i skraca czas obróbki.

P5: Czy może obsłużyć zastosowania wysokotemperaturowe?
Odp.: Tak, szczególnie w przypadku stosowania superstopów na bazie niklu.

Wniosek

Odlewanie metodą traconego węgla pozostaje jedną z najpotężniejszych technik produkcyjnych umożliwiających wytwarzanie precyzyjnych elementów metalowych. Jego zdolność do dostarczania złożonych geometrii, doskonałej jakości powierzchni i elastyczności materiału sprawia, że ​​jest niezbędny w nowoczesnych zastosowaniach inżynieryjnych. Chociaż wymaga to starannego planowania i inwestycji początkowych, długoterminowe korzyści w zakresie wydajności i efektywności są znaczące.

Dzięki doświadczonym partnerom produkcyjnym, takim jakNINGBO UNITED MACHINE CO.,LTD.,przedsiębiorstwa mogą osiągnąć najwyższą jakość produktów, zmniejszone ryzyko produkcyjne i lepszą globalną konkurencyjność.
